產品概述
溝槽式（卡箍）連接蝶閥是引用美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生防差，解決溫差所產生熱脹冷縮等優點。
廣泛運用于輸送流體管道的給排水，消防、空調、燃?xì)狻⑹?、化工、水處理、市政、造船等管道工程作為控制流體作用。
主要零件材料

產品類型	材質
	閥體	閥板	閥軸	密封面
鑄鐵	HT200	球鐵、碳鋼、噴涂 或不繡鋼	鉻不銹鋼	不銹鋼或銅	橡膠 NBR、丁晴 橡膠 NBR、乙 丙 EPOM 氟橡膠 PTFE、聚四氟塑料 F46
球墨鑄鐵	QT450
銅	銅 Copper	銅或不銹鋼		鋼
碳鋼	WCB	球鐵、碳鋼、噴涂 或不繡鋼		不銹鋼或銅
不銹鋼	1Cr18Ni9T1(304)	不銹鋼

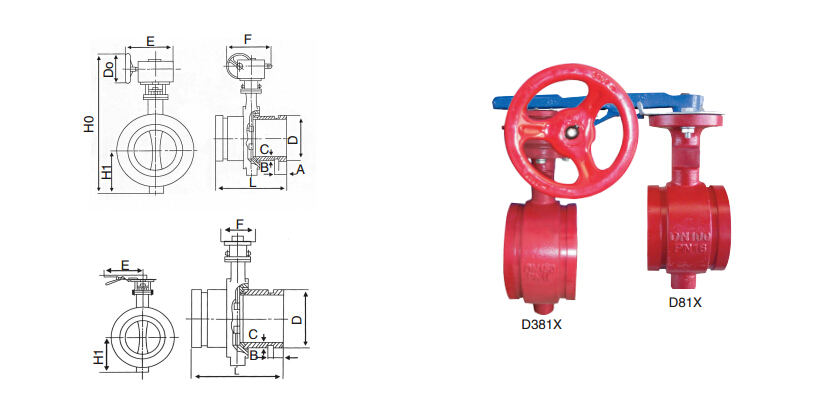

主要外形尺寸（單位： mm)

DN		50		65	80	100		125		150			200	250	300	350	400	450	500	600
D		57	60	76	89	108	114	133	140	158	165	168	219	273	325	377	426	480	530	630
A		14.5		14.5	14.5	16		16		16			19	19	19	25	25	25	25	25
B		9.5		9.5	9.5	9.5		9.5		9.5			13	13	13	13	13	13	13	13
C		2.2		2.2	2.2	2.2		2.2		2.2			2.5	2.5	3.3	3.3	5.5	5.5	55	55
D381X D81X	L	88		90	96	115		200		132			147	159	165	165	170	180	190	210
	H1	60		75	80	94				125			150	220	250	265	300	330	350	410
	HO	220		245	270	300				350			400	600	740	765	875	940	995	1130
	E	245		245	245	245				245			260	260	330	330	425	425	425	425
	F	65		65	65	65				65			90	125	180	190	210	210	210	210
	DO	120		120	120	120				140			140	140	240	280	320	320	350	350

主要零件材料

No.	零件名稱	材質
1	閥體	球鐵、鑄鋼
2	閥軸	SUS410/SUS316
3	蝶板	球鐵電鍍、不銹鋼
4	閥座	EPDM，PTEE
5	閥座靠背	酚醛樹脂
6	襯套	青銅，聚四氟乙烯
7	密封圈	NBR，EPDM
8	圓墊片	SUS316/黃銅
9	對開環	SUS316/黃銅
10	擋圈	彈簧鋼

技術參數

DN DN50-400mm
公稱壓力  1.0/1.6/25 MPa
工作溫度 -10℃ -80℃
密封壓力 1.1
閥體耐壓 1.5
適用介質 水、油、氣

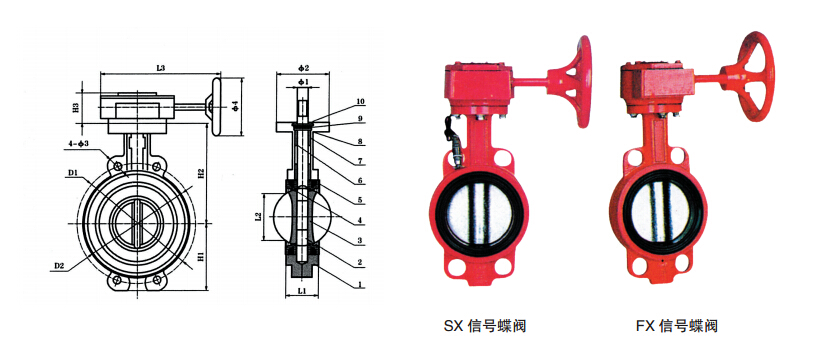

主要外形尺寸（單位： mm)

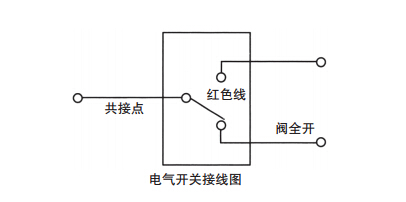

產品名稱	DN	H1	H2	H3	D1	D2	L1	L2	L3	Φ1	Φ2	Φ4
SX、FX 信號蝶閥	50	70	130	68	120	95	43	32	245	12.6	70	152
	65	76	143	68	136	109	46	47	245	12.6	70	152
	80	86	155	68	160	124	46	65	245	12.6	70	152
	100	104	170	68	182	153	52	91	245	15.8	90	152
	125	118	190	68	215	179	56	112	245	19	90	152
	150	132	210	68	238	206	56	146	245	19	90	152
	200	167	243	85	295	264	60	194	400	22.1	115	300
	250	198	282	85	357	316	68	242	400	28.5	115	300
	300	239	310	52	407	373	68	292	400	31.7	140	305
	350	267	368	82	467	436	78	325	400	31.7	140	305
	400	309	400	121	515	488	102	380	431	33.15	197	290
