型號：Q11F-16/25/40/64P/R
技術參數：
應用范圍：水、油、氣
結構長度：GB/T 15188.3-94
螺紋規范：GB/T 7306.2-2000
檢查與試驗：GB/T 13927-92

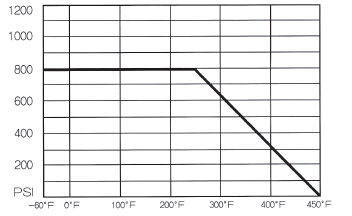

壓力/ 溫度對照表

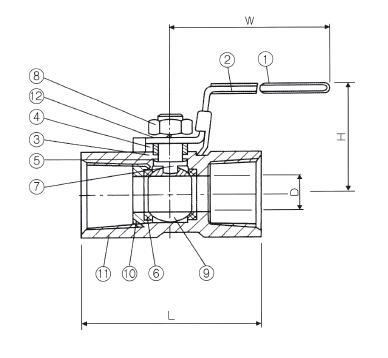

主要零部件材質
| 序號 | 零件名稱 | 材質 |
| 1 | 膠套 | 塑料 |
| 2 | 把手 | 0Cr19Ni9(304) |
| 3 | 小薄片 | 聚四氟乙烯（PTFE） |
| 4 | 華司 | 0Cr19Ni9（304） |
| 5 | 中口 | 聚四氟乙烯（PTFE） |
| 6 | 球墊 | 聚四氟乙烯（PTFE） |
| 7 | 中軸 | 0Cr17Ni12Mo2（316） |
| 8 | 螺帽 | 0Cr19Ni9（304） |
| 9 | 球 | ZG1Cr18Ni9Ti（CF8） |
| 10 | 塞頭 | 0Cr19Ni9（304） |
| 11 | 本體 | ZG1Cr18Ni9Ti（CF8） |
| 12 | 華司 | 0Cr19Ni9（304） |

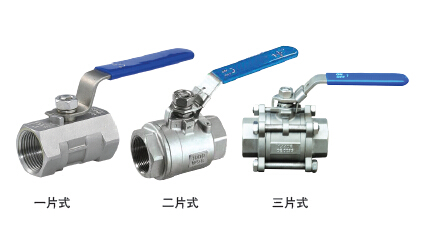

主要外形尺寸（一片式）
| 規格 | D | L | H | W |
| 15 | 9.2 | 56 | 31 | 88 |
| 20 | 12.5 | 59 | 34 | 88 |
| 25 | 15 | 71 | 38 | 105 |
| 32 | 20 | 78 | 43 | 105 |
| 40 | 25 | 83 | 50 | 124 |
| 50 | 32 | 100 | 57 | 124 |
| 規格 | D | L | H | W |
| 15 | 15 | 63.5 | 51 | 120 |
| 20 | 20 | 75 | 58 | 130 |
| 25 | 25 | 89 | 70 | 154 |
| 32 | 32 | 99 | 80 | 154 |
| 40 | 38 | 118 | 88 | 185 |
| 50 | 50 | 136 | 97 | 185 |
| 65 | 64 | 165 | 130 | 200 |
| 規格 | D | L | H | W |
| 15 | 15 | 67 | 54 | 120 |
| 20 | 20 | 82 | 57 | 130 |
| 25 | 25 | 91 | 72 | 154 |
| 32 | 32 | 108 | 79 | 154 |
| 40 | 38 | 129 | 81 | 185 |
| 50 | 50 | 148 | 97 | 185 |
| 65 | 64 | 186 | 130 | 200 |
| 80 | 78 | 206 | 150 | 250 |
| 100 | 98 | 240 | 170 | 250 |
